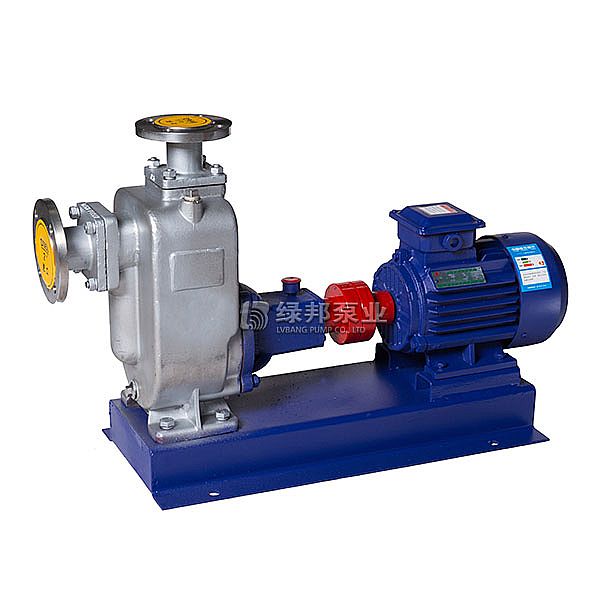

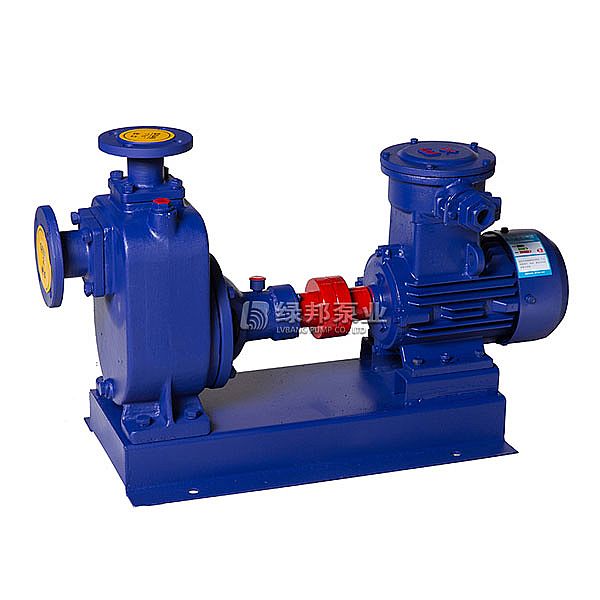

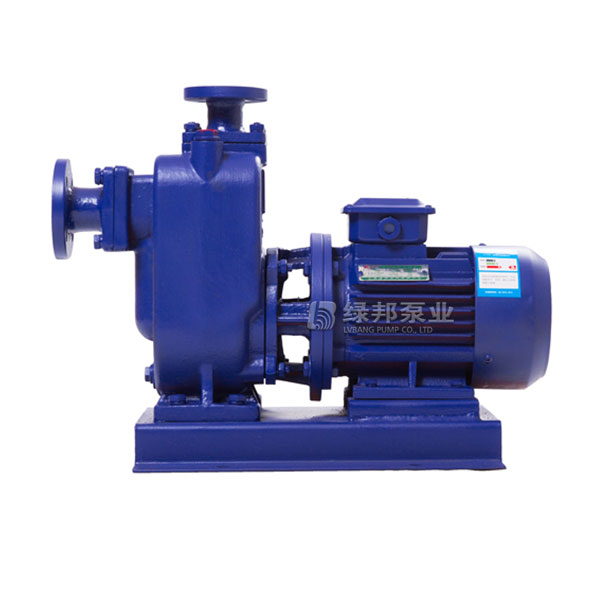

ZWL直聯式自吸排污泵

ZWL型直聯自吸式排污泵廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。聯系電話：0577-67987292

說明書在線閱讀自吸泵實物圖產品安裝圖紙

下一個產品：ZX自吸清水泵

上一個產品：FZB型氟塑料自吸泵

產品概述

ZWL型直聯自吸式排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。該泵集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，即可象一般自吸清水泵那樣不需要安裝底閥和灌引水，又可吸排含有大顆粒固體和長纖維雜質液體，可廣泛適用于市政排污工程、河塘養殖、輕工、造紙、紡織、食品、化工、電業、纖維、漿料和混合懸浮等化工介質理想的雜質泵。該泵采用直聯式結構與國內同類產品相比，具有結構簡單緊湊、振動少，自吸性能好、排污能力強、高效節能，使用維修方便等特點，在無堵塞自吸排污泵系列產品中屬國內首創。各項技術性能指標居國內領先，達到國際先進水平，具有廣闊的應用市場和發展前景。

使用條件

1、化工泵環境濕度 50℃，介質溫度 80℃，特殊要求可達 200℃。

2、介質PH值鑄鐵材質為6－9，不銹鋼為2－13。

3、介質重度不超過1240千克／m3。

4、自吸高度不能超過規定值4.5-5.5米，吸入管長度為 10米。

5、離心泵通過能力懸浮顆粒直徑為泵口徑的60％，纖維長度為泵口徑的5倍。

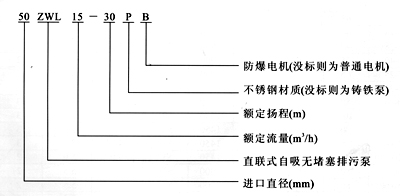

型號意義

產品優點

1、結構緊湊。該系列臥式直聯式自吸泵為臥式結構、機泵一體、外型美觀、占地面積少，與普通自吸泵比較，占地面積減少30%。如采用IP54戶外電機則無需泵房，可置于戶外使用。

2、運行平穩、噪音低、組件同心度高。電機和泵直聯，簡化了中間結構，增加了運行的平穩性，葉輪具有極好的動靜平衡，運行時無振動，低噪音、延長了軸承的使用壽命，改善了使用環境。

3、軸封采用優質機械密封，動、靜環由硬質合金制成，耐磨無泄漏、使用壽命長。

4、采用先進水力模型、具有效率高、性能好等特點。

5、安裝使用維護方便。吐出管路不需要裝止回閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。

6、結構獨特、自吸性能好，工作前只需保證泵體內儲有定量引液即可。

性能參數表

型號	流量Q (m3/h)	揚程 (m)	電機功率 (KW)	轉速 (r/min)
25ZW8-15	8	15	1.5	2900
32ZW10-20	10	20	2.2	2900
32ZW20-12	20	12	2.2	2900
40ZW20-12	20	12	2.2	2900
40ZW10-20	10	20	2.2	2900
40ZW15-30	15	30	3	2900
50ZW10-20	10	20	2.2	2900
50ZW20-12	20	12	2.2	2900
50ZW15-30	15	30	3	2900
65ZW30-18	30	18	4	1450
65ZW20-30	20	30	5.5	2900
65ZW15-30	15	30	3	2900
65ZW20-14	20	14	2.2	2900
65ZW25-40	25	40	7.5	2900
65ZW30-50	30	50	11	2900
80ZW40-16	40	16	4	1450
80ZW40-50	40	50	18.5	2900
80ZW65-25	65	25	7.5	2900
80ZW80-35	80	35	15	2900
80ZW50-60	50	60	22	2900
100ZW100-15	100	15	7.5	1450
100ZW80-20	80	20	7.5	1450
100ZW100-20	100	20	11	1450
100ZW100-30	100	30	22	2900
100ZW80-60	80	60	37	2900
100ZW80-80	80	80	45	2900
125ZW120-20	120	20	15	1450
125ZW200-15	200	15	15	1450
150ZW200-15	200	15	15	1450
150ZW250-25	250	25	45	2900
200ZW280-14	280	14	22	1450
200ZW300-18	300	18	37	1450
200ZW280-28	280	28	55	1450
250ZW420-20	420	20	55	1450
300ZW800-14	800	14	55	1450
