直聯式自吸泵結構說明以及其它各類直聯式自吸泵用途介紹
時間：2020-8-7 16:13:35來源：www.mlfq52.cn作者：綠邦泵業

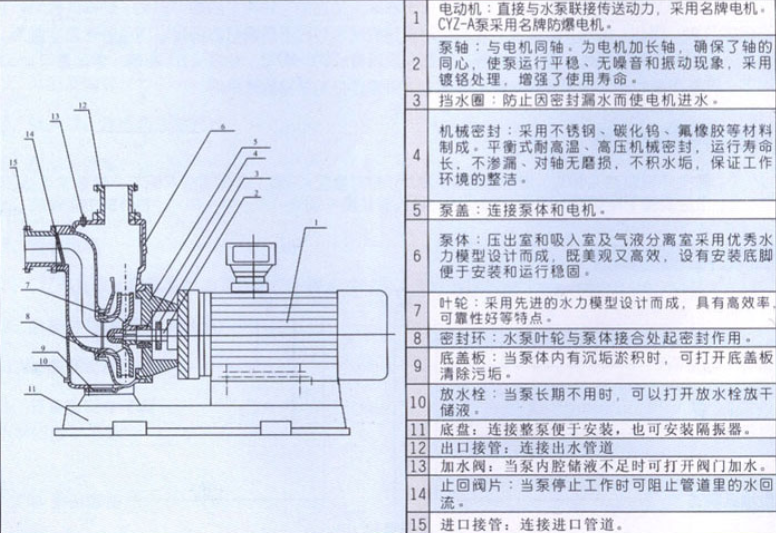

一、直聯式自吸泵結構說明：
1 電動機：直接與水泵聯接傳送動力，選用優良的電機。CYZ-A泵選用優良的防爆電機。
2 泵軸：與電機同軸。為電機加長軸，保證了軸的同心，使泵運行平穩、無噪音和振蕩現象，選用鍍鉻處理，增強了使用壽命。
3 擋水圈：避免因密封漏水而使電機進水。
4 機械密封：選用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。
5 泵蓋：銜接泵體和電機。
6 泵體：壓出室和吸人室及氣液別離室選用優異水力模型規劃而成，既美觀又效率高，設有裝置底腳便于裝置和運行穩固。
7 葉輪：選用先進的水力模型規劃而成，具有效率高，可靠性好等特色。
8 密封環：水泵葉輪與泵體接合處起密封效果。
9 底蓋板：當泵體內有沉垢淤積時，可打開底蓋板鏟除污垢。
10 放水栓：當泵長時間不用時，能夠打開放水栓放干儲液。
11 底盤：銜接整泵便于裝置，也可裝置隔振器。
12 出口接收：銜接出水管道
13 加水閥：當泵內腔儲液缺乏時可打開閥門加水。
14 止回閥片：當泵停止工作時可阻止管道里的水回流。
二、各類直聯式自吸泵用途：
1、ZXL直聯式自吸泵適用于工業和城市排水，環保、修建、消防、化工、制藥、染料、印染、釀制、電力、電鍍、造紙、工礦沖刷、設備冷卻等。使用介質溫度不超越80℃，粘度≤100厘珀、含固量可達30%以下。
2、CYZ-A直聯式自吸離心泵，廣泛適用于油庫、加油站、油輪、油船、碼頭、油車、機場、分別運送汽油、煤油、柴油、航煤等。如改用耐腐蝕機械密封和不銹鋼原料還能夠適應于化工、制藥、釀制、電鍍、印刷、造紙、電力礦山等，運送介質溫度-20℃-80℃，粘度≤100厘珀，含固量可達30%以下。該系列泵特別適應于油輪或輸水船只上，可兼作掃艙泵掃艙效果好。
三、工作條件：
1、周圍環境溫度≤40℃，海拔高度≤1000M，相對濕度≤95%，介紹溫度≤80℃，特要求可達200℃。
2、自吸高度不能超越規定值5-6.5米，吸入管長度≤10米。
1 電動機：直接與水泵聯接傳送動力，選用優良的電機。CYZ-A泵選用優良的防爆電機。
2 泵軸：與電機同軸。為電機加長軸，保證了軸的同心，使泵運行平穩、無噪音和振蕩現象，選用鍍鉻處理，增強了使用壽命。
3 擋水圈：避免因密封漏水而使電機進水。
4 機械密封：選用不銹鋼、碳化鎢、氟橡膠等材料制成。平衡式耐高溫、高壓機械密封，運行壽命長，不滲漏、對軸無磨損，不積水垢，保證工作環境的整潔。
5 泵蓋：銜接泵體和電機。
6 泵體：壓出室和吸人室及氣液別離室選用優異水力模型規劃而成，既美觀又效率高，設有裝置底腳便于裝置和運行穩固。
7 葉輪：選用先進的水力模型規劃而成，具有效率高，可靠性好等特色。
8 密封環：水泵葉輪與泵體接合處起密封效果。
9 底蓋板：當泵體內有沉垢淤積時，可打開底蓋板鏟除污垢。
10 放水栓：當泵長時間不用時，能夠打開放水栓放干儲液。
11 底盤：銜接整泵便于裝置，也可裝置隔振器。
12 出口接收：銜接出水管道
13 加水閥：當泵內腔儲液缺乏時可打開閥門加水。
14 止回閥片：當泵停止工作時可阻止管道里的水回流。
15 進口接收：銜接進口管道。
二、各類直聯式自吸泵用途：
1、ZXL直聯式自吸泵適用于工業和城市排水，環保、修建、消防、化工、制藥、染料、印染、釀制、電力、電鍍、造紙、工礦沖刷、設備冷卻等。使用介質溫度不超越80℃，粘度≤100厘珀、含固量可達30%以下。
2、CYZ-A直聯式自吸離心泵，廣泛適用于油庫、加油站、油輪、油船、碼頭、油車、機場、分別運送汽油、煤油、柴油、航煤等。如改用耐腐蝕機械密封和不銹鋼原料還能夠適應于化工、制藥、釀制、電鍍、印刷、造紙、電力礦山等，運送介質溫度-20℃-80℃，粘度≤100厘珀，含固量可達30%以下。該系列泵特別適應于油輪或輸水船只上，可兼作掃艙泵掃艙效果好。
三、工作條件：
1、周圍環境溫度≤40℃，海拔高度≤1000M，相對濕度≤95%，介紹溫度≤80℃，特要求可達200℃。
2、自吸高度不能超越規定值5-6.5米，吸入管長度≤10米。
