氣動隔膜泵的選型方法
時間：2019-12-21 16:40:30來源：www.mlfq52.cn作者：綠邦泵業
氣動隔膜泵的選型方法
1、首先要確認適不適合使用氣動隔膜泵。氣動隔膜泵一般的揚程在50米左右，口徑100毫米左右。如果你需要的揚程或口徑遠大于他的參數，則不適合使用氣動隔膜泵。
2、流量、口徑的選擇。因?yàn)闅鈩?dòng)隔膜泵的揚程大值基本上是固定的，即使有些廠家聲稱他們的氣動隔膜泵可以達到70米，但是那也只是他們故意夸大說法，如果壓力太大，那么泵的壽命就會嚴重受到影響！所以根據自己需要的流量和口徑來選擇適合的氣動隔膜泵。
3、根據液體的腐蝕性、溫度、濃度和粘度等參數，選擇不同材質的氣動隔膜泵。氣動隔膜泵的材質一般有鑄鐵、鋁合金、不銹鋼、工程塑料、襯膠、襯氟等，隔膜片、密封球及球座的材質一般有丁晴橡膠、四氟、F46、氟橡膠等，根據不同的液體選擇不同的材質。

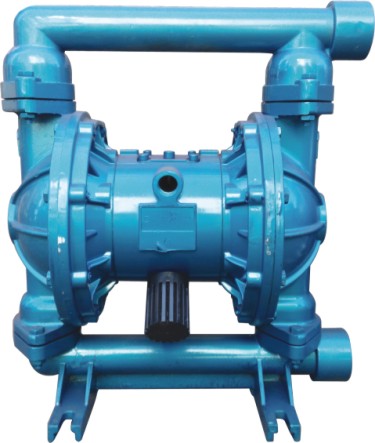

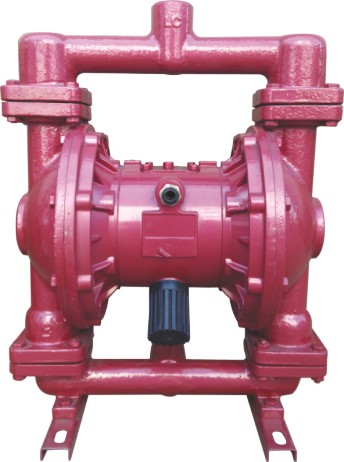

鑄鐵氣動隔膜泵

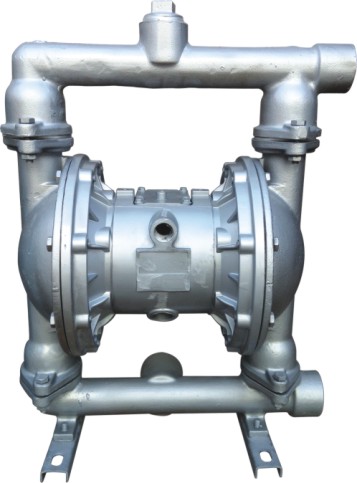

鋁合金氣動隔膜泵
不銹鋼氣動隔膜泵

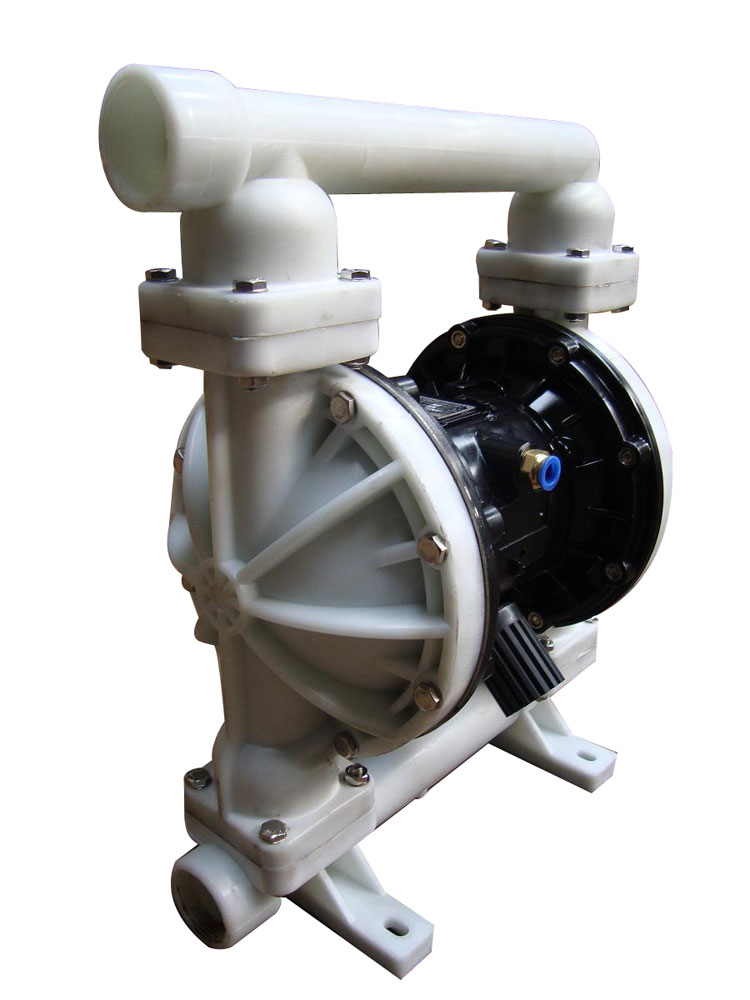

工程塑料氣動隔膜泵

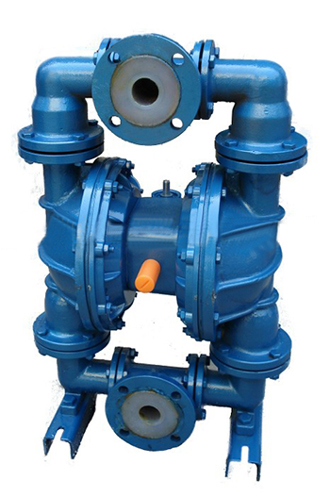

襯F46氟塑料氣動隔膜泵
氣動隔膜泵的參數如下表：
|
型 號 |
流量 |
揚程 |
吸程 |
使用溫度℃ |
大空氣消耗量（m3/min） |
|
|
大允許通過顆粒直徑 |
大供應壓力（kg/cm2） |
|||||
|
QBY-10 |
0.8 |
50 |
5 |
1 |
7 |
0.3 |
|
QBY-15 |
1 |
50 |
5 |
1 |
7 |
0.3 |
|
QBY-25 |
2.4 |
50 |
7 |
2.5 |
7 |
0.6 |
|
QBY-40 |
8 |
50 |
7 |
4.5 |
7 |
0.6 |
|
QBY-50 |
12 |
50 |
7 |
8 |
7 |
0.9 |
|
QBY-65 |
16 |
50 |
7 |
8 |
7 |
0.9 |
|
QBY-80 |
24 |
50 |
7 |
10 |
7 |
1.5 |
|
QBY-100 |
30 |
50 |
7 |
10 |
7 |
1.5 |
